Valvole a saracinesca industriali: come scegliere la configurazione corretta.
Le valvole a saracinesca isolano una linea facendo scendere un otturatore trasversalmente al flusso. A cuneo, parallele e through conduit rispondono a condizioni di servizio diverse.
La scelta parte da fluido, DN, pressione, temperatura, tenuta richiesta, materiali e frequenza di manovra. Sono valvole pensate soprattutto per servizio tutto aperto o tutto chiuso, non per la regolazione continua.

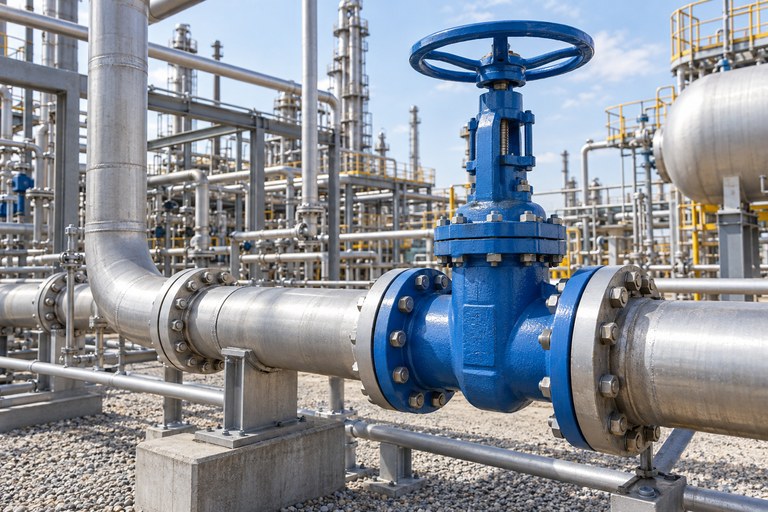

Intercettazione a passaggio rettilineo su linea industriale.
Intercettazione
Il disco si solleva dal passaggio: da aperta la valvola offre un percorso quasi rettilineo.
Otturatore e sedi
Cuneo, piastre parallele, slab o expanding gate determinano modalità e prestazioni di tenuta.
Stelo e comando
Stelo saliente o non saliente, volantino, riduttore, attuatore elettrico, pneumatico o idraulico.
Condizioni di servizio
Pressione, temperatura, corrosione, solidi, cicli, emissioni e sicurezza guidano la specifica.
COS'È UNA VALVOLA A SARACINESCA?
Una valvola di intercettazione lineare che libera il passaggio sollevando l'otturatore.

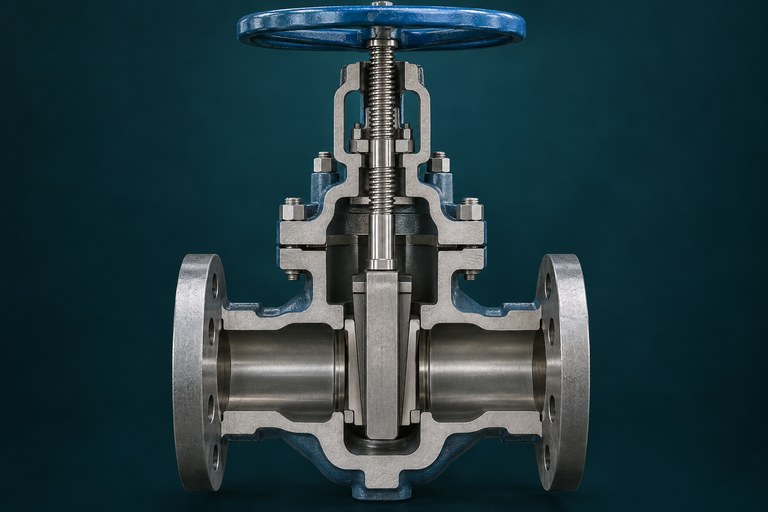

Nella valvola a saracinesca lo stelo muove un cuneo o una piastra tra le sedi. Quando è completamente aperta, l'otturatore resta fuori dal flusso e la perdita di carico è generalmente contenuta.
Il movimento richiede più giri rispetto a una valvola a quarto di giro, ma rende la soluzione adatta a tubazioni dove contano isolamento, passaggio pieno e stabilità della posizione.
Cuneo e sedi interrompono il flusso con movimento lineare.
COME FUNZIONA
La rotazione del comando diventa corsa lineare dell'otturatore.
01
Comando
Volantino o attuatore applicano coppia allo stelo, direttamente o tramite riduttore.
02
Corsa dello stelo
Lo stelo saliente si sposta con l'otturatore; nel non saliente la corsa avviene dentro il corpo.
03
Apertura
Il cuneo o la piastra escono dal passaggio, riducendo l'ostruzione nella linea.
04
Chiusura
Le superfici di tenuta vengono portate a contatto secondo la geometria del progetto e il differenziale di pressione.
TIPOLOGIE PRINCIPALI
Famiglie costruttive per acqua, processo, pipeline e fluidi con solidi.
Le tipologie sono raccolte qui una sola volta; le sezioni successive affrontano applicazioni, scelta e prestazioni.
A cuneo solido
Otturatore monoblocco e sedi inclinate; soluzione diffusa per servizio industriale generale.
Wedge gate · robustezza
A cuneo flessibile
Il profilo consente una limitata flessione per assecondare le sedi e variazioni termiche.
Temperatura · tenuta
Parallela

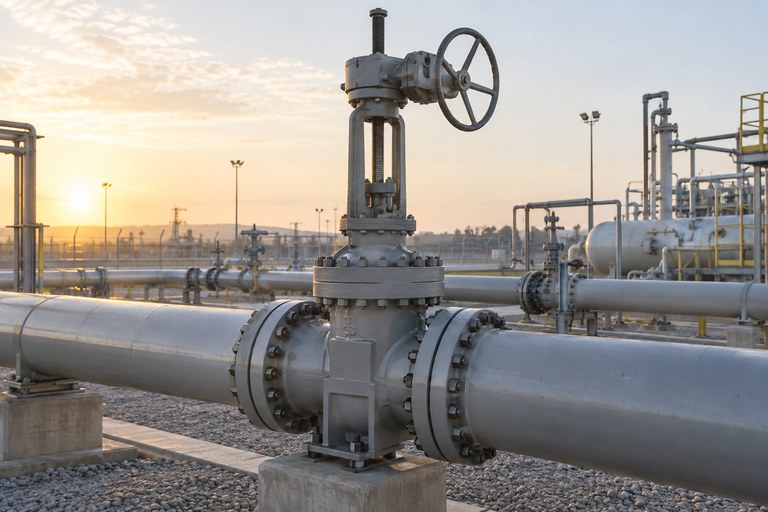

Una o due piastre lavorano con superfici di tenuta parallele, spesso assistite dalla pressione.
Parallel slide · doppio disco
Through conduit

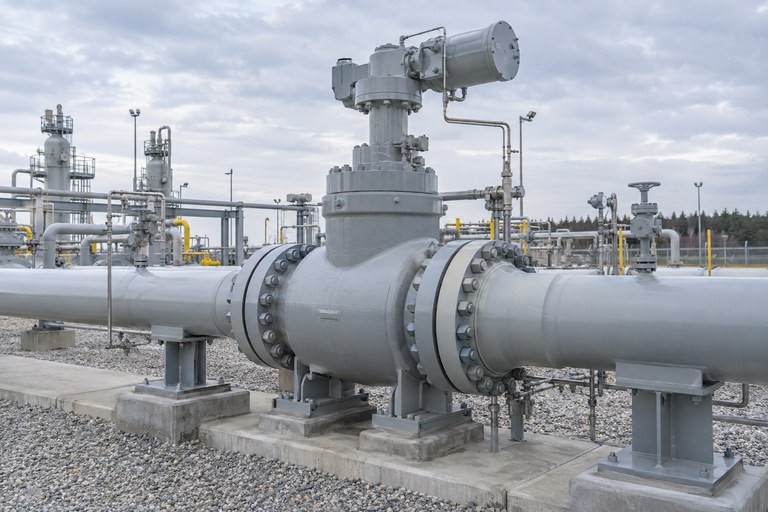

Da aperta presenta un foro continuo allineato alla tubazione, utile su pipeline e passaggio pig.
Full bore · pipeline
Slab gate
Piastra singola parallela con foro passante; le sedi flottanti partecipano alla tenuta.
Bidirezionale · alta pressione
Expanding gate
Due elementi si espandono contro le sedi a fine corsa per creare una tenuta meccanica.
Tenuta meccanica · oil & gas
A tenuta resiliente

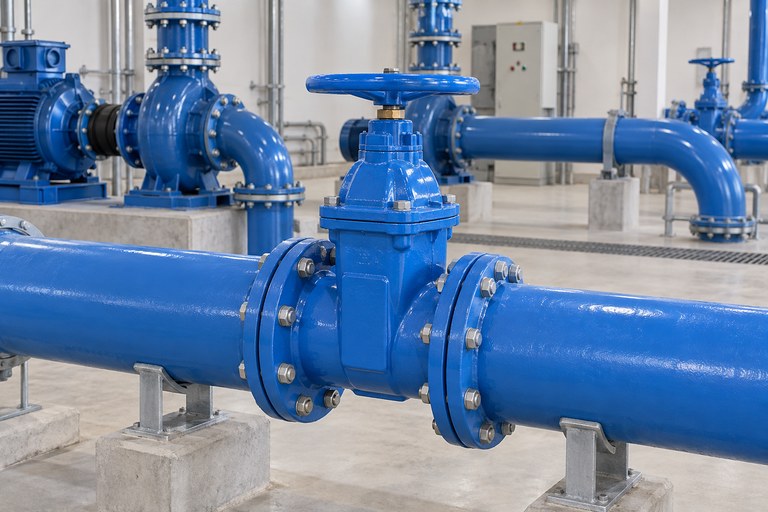

Cuneo rivestito elastomerico e fondo regolare, tipici di acqua potabile, reti e reflui compatibili.
EPDM/NBR · acquedotti
A tenuta metallica
Sedi metalliche per temperature, fluidi o condizioni non compatibili con elastomeri.
Metal seated · temperatura
A ghigliottina
Corpo sottile e lama per fanghi, polpe, polveri e fluidi con solidi; non è equivalente a ogni gate valve.
Knife gate · slurry
Stelo saliente OS&Y
La posizione dello stelo rende visibile lo stato e separa la filettatura dal fluido di processo.
Rising stem · indicazione
Stelo non saliente
Ingombro verticale ridotto, utile in pozzetti e installazioni con spazio limitato.
NRS · reti interrate
Forgiata compatta
Costruzione forgiata per piccoli diametri e classi elevate, con estremità filettate, SW o flangiate.
API 602 · alte classi
ParallelaPiastre e sedi parallele per linee di processo.Through conduitPassaggio pieno per trasporto e pigging.Tenuta resilienteIntercettazione nelle reti idriche.A ghigliottinaFanghi e fluidi con solidi sospesi.
APPLICAZIONI
La famiglia corretta dipende dal servizio reale della linea.
01
Acqua e utility
Reti, pompaggio, trattamento e antincendio con materiali e omologazioni coerenti.
02
Processo industriale
Isolamento di fluidi in chimica, petrolchimica, energia e manifattura.
03
Pipeline
Trasporto di gas, idrocarburi e combustibili con configurazioni full bore e through conduit.
04

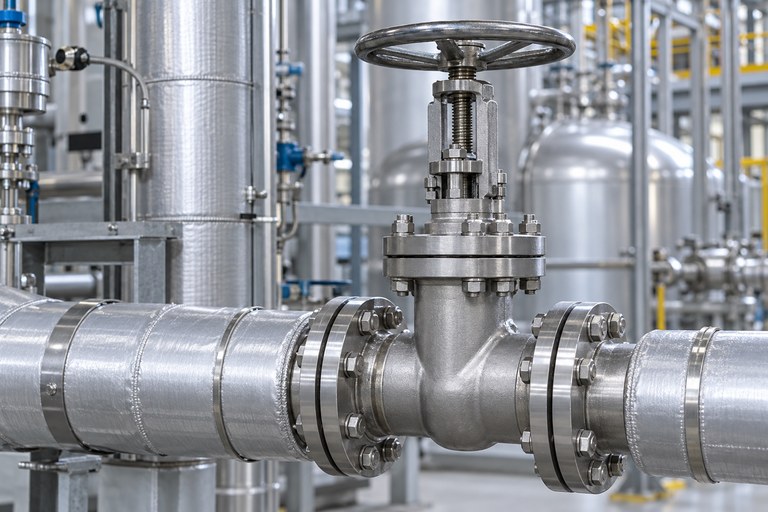

Vapore e alta temperatura
Corpi, bonnet, trim e tenute selezionati per temperatura e cicli termici.
05
Slurry e fanghi

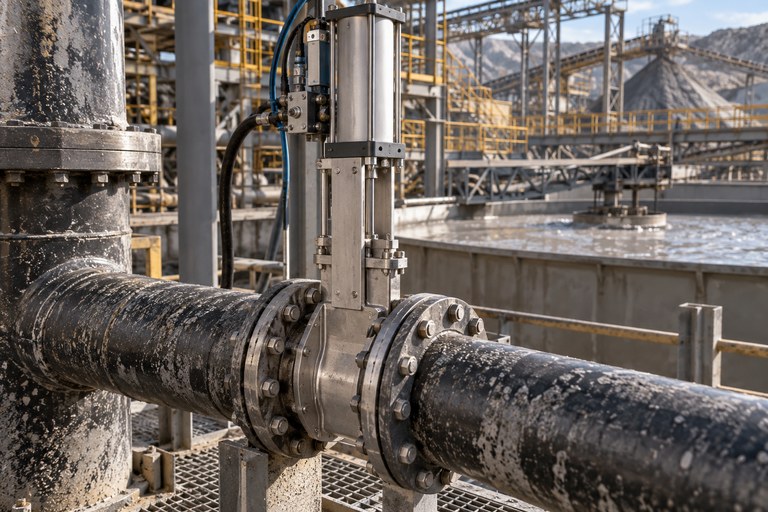

Knife gate dedicate a fluidi abrasivi o con solidi, previa verifica di pressione e direzione di tenuta.
Dalle reti idriche alle pipeline ad alta pressione.
Acquedotti, trattamento acque e depurazione
Oil & gas, terminali e trasporto pipeline
Chimica, petrolchimica e fertilizzanti
Energia, vapore e servizi ausiliari
Mining, minerali, fanghi e slurry
Cartario, zucchero, cemento e solidi sfusi
Industria generale e impianti antincendio
COME SCEGLIERE
La selezione parte dalla specifica di linea, non dal solo diametro.
1. Fluido
Composizione, corrosività, solidi, viscosità, pericolosità e compatibilità con sedi e guarnizioni.
2. Pressione e temperatura
Pressione di progetto, differenziale massimo, classe/PN, temperatura e transitori.
3. Funzione
Isolamento semplice, bidirezionalità, double block and bleed, pigging o servizio di emergenza.
4. Installazione
DN, faccia a faccia, estremità, orientamento, spazio per lo stelo, coppia e accessibilità.
DIMENSIONAMENTO E PRESTAZIONI
DN e classe sono solo l'inizio: contano differenziale, coppia, tenuta e velocità.
Verificare rating pressione-temperatura, perdita di carico a valvola aperta, classe di tenuta, coppia di manovra, spinta dello stelo e tempo di corsa. Per un attuatore servono anche margine, alimentazione, fail position e numero di cicli.
Regola operativa: evitare il servizio prolungato in apertura parziale salvo progetto espressamente idoneo; velocità elevate sul bordo del disco possono erodere sedi e otturatore.
CONFRONTO PER ESIGENZA
Quale configurazione valutare?
Servizio generale di processoCuneo solido o flessibile, con trim e materiali compatibili.Pipeline e piggingSlab o expanding gate through conduit a passaggio pieno.Reti idricheTenuta resiliente per acqua compatibile; metal seated per condizioni specifiche.Alta temperaturaTenuta metallica e materiali selezionati sul rating pressione-temperatura.Fanghi e solidiKnife gate dedicata, verificando usura, direzione di tenuta e lavaggi.Spazio verticale ridottoStelo non saliente o configurazione compatta, se compatibile con accessibilità e manutenzione.
INSTALLAZIONE
Allineamento, supporti e accesso al comando preservano tenuta e manovrabilità.
01
Linea pulita
Rimuovere scorie e corpi estranei che potrebbero danneggiare sedi e guide.
02
Allineamento
Non usare la valvola per correggere disassamenti; sostenere le tubazioni senza caricare il corpo.
03
Orientamento
Rispettare indicazioni del costruttore, direzione preferenziale e spazio per corsa e attuatore.
04
Messa in servizio
Verificare coppia, finecorsa, tenuta, drenaggi, sfiati e sequenza di apertura/chiusura.
MANUTENZIONE E PROBLEMI TIPICI
Perdite, coppia crescente e corsa incompleta hanno cause differenti.

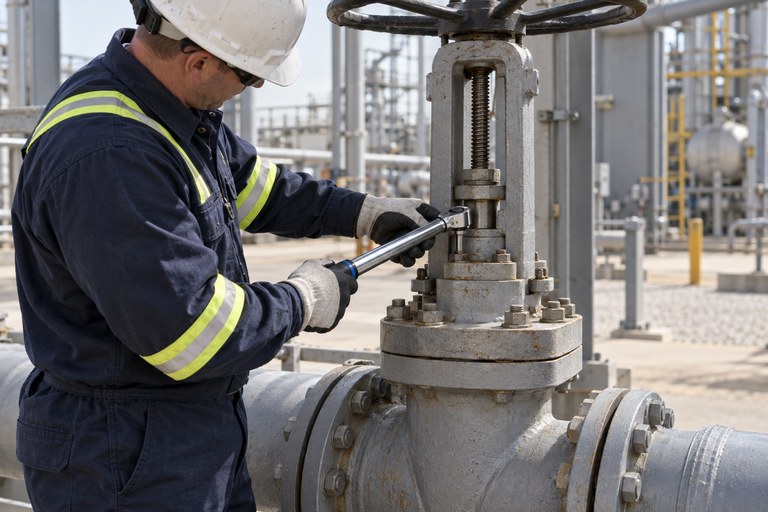

Perdita dalla baderna
Controllare packing, stelo, serraggio e limiti di regolazione previsti dal costruttore.
Perdita sulla sede
Detriti, erosione, usura, deformazione o chiusura incompleta richiedono diagnosi specifica.
Coppia elevata
Incrostazioni, mancata lubrificazione, disallineamento o differenziale non previsto possono aumentarla.
Blocco termico
Variazioni di temperatura possono influire su cuneo, sedi e cavità: considerare by-pass o equalizzazione se richiesti.
COMANDI E AUTOMAZIONE
Il comando va dimensionato sulla coppia reale e sulle condizioni di emergenza.

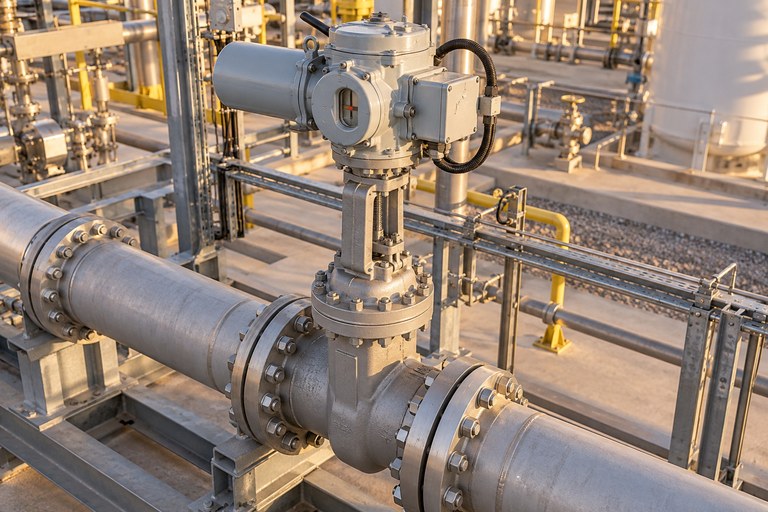

Volantino e riduttore sono comuni nel servizio manuale. Attuatori elettrici multi-turn, pneumatici o idraulici richiedono verifica di coppia, spinta, velocità, alimentazione, protezione ambientale, finecorsa, limitatori e integrazione con PLC/DCS.
MATERIALI, NORME E DOCUMENTAZIONE
Corpo, trim, sedi e guarnizioni devono corrispondere alla specifica di processo.
Materiali corpoGhisa sferoidale, acciaio al carbonio, inox, duplex e leghe speciali secondo servizio.Standard di prodottoAPI 600 / ISO 10434 per gate valve in acciaio; API 602 per piccole valvole forgiate; API 6D per pipeline quando applicabile.Rating e dimensioniASME B16.34, EN 12516, flange ASME B16.5/EN 1092 e faccia a faccia EN 558 o ASME B16.10, secondo progetto.Prove e requisitiEN 12266 o API 598, PED 2014/68/UE, ATEX, fire-safe, fugitive emissions o NACE/ISO 15156 se richiesti.
COMPONENTI E SISTEMI CORRELATI
La valvola lavora dentro una catena meccanica e di controllo.
Attuatori multi-turnRiduttoriFinecorsaBy-passGiunti di smontaggioFiltriValvole di ritegnoPLC / DCS
